23.1.3 Группированная столбчатая диаграмма
Рассмотрим теперь как частоты различных ответов на вопрос: "В какое время с; -ток Вы предпочитаете работать за компьютером?" зависят от пола респондентов. Для этого имеются четыре возможности.
Рис. 23.12: Диалоговое окно Scale Axis (Масштабировать ось)
Рис. 23.13: Простая столбчатая диаграмма с коррекцией оси
Нажмите выключатель 2-D Coordinate (2-D координаты) и в появившемся меню активируйте опцию 3-D Coordinate (3-D координата). Откроется ещё одно поле (поле оси z) (см. рис. 23.14).
Переменную pczeit (время суток) поместите в поле оси х, переменную geschl (пол) в поле оси г, а системную переменную Spct (процент) в поле оси у.
Подтвердите построение нажатием ОК.
Этот тип отображения столбцов применять не рекомендуется, т.к. столбцы относящиеся к женщинам частично скрыты.
Следующие два варианта построения диаграммы получаются благодаря введению легенды, отражающей принадлежность столбцов при помощи цвета и узора.
Активируйте вновь двумерное представление диаграммы и перенесите переменную geschl (пол) в поле Color (Цвет) группы Legend Variables (Переменные легенды). Обращайте внимание на то, чтобы соседний выключатель был установлен в положение Cluster (Группа).
При отображении графика в цвете заметно, что женщины более склонны к работе за компьютером в утренние и послеобеденные часы, а мужчины напротив вечером и ночью.
Теперь переменную geschl (пол) поместите в поле Style (Стиль) группы Legend Variables (Переменные легенды) и обратите внимание на то, чтобы соседний выключатель был установлен в положение Cluster (Группа) (см. рис. 23.17).
Ещё одна возможность построения графика выражается указанием полевых переменных.
Поместите переменную geschl (пол) в поле Panel Variables (Переменные полей) (см. рис. 23.18).
Указание переменной в качестве разделителя полей имеет смысл в том случае, если она имеет насколько категорий. Можно вносить также и несколько полевых переменных.
Рис. 23.14: Диалоговое окно построения столбчатой диаграммы в трёхмерной системе координат
Рис. 23.15: Группированная столбчатая диаграмма в трёхмерной системе координат

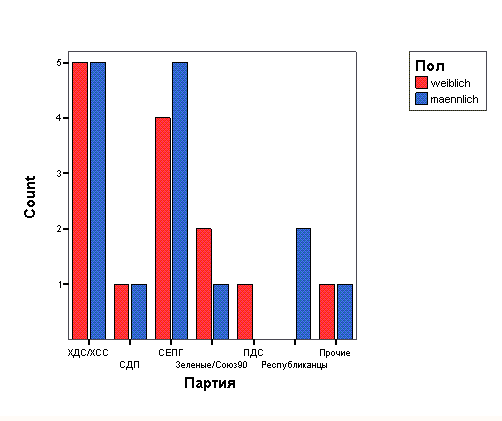

Рис. 23.16: Группированная столбчатая диаграмма с переменной в качестве легенды (различные цвета)

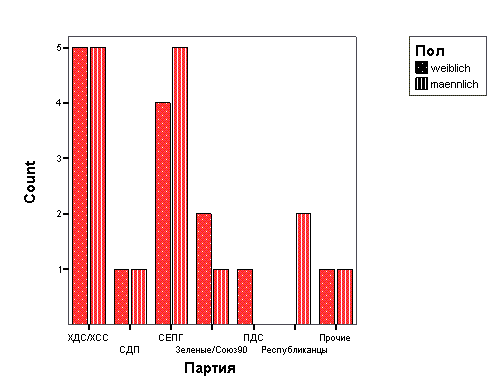

Рис. 23.17: Группированная столбчатая диаграмма с переменной в качестве легенды (различная штриховка)

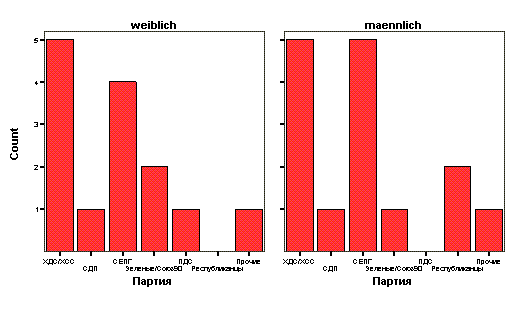

Рис. 23.18: Столбчатая диаграмма, группированная при помощи полевой переменной
|
|
|
