22.8.1 Простая диаграмма рассеяния

•  Откроите файл europa.sav.

•  В диалоговом окне Scatterplot (Диаграмма рассеяния) щёлкните на области Simple (Простая).

•  Щелчком по выключателю Define (Определить) откройте соответствующее диалоговое окно (см. рис. 22.46).

Мы хотим отобразить ожидаемую продолжительность жизни мужчин (переменная lem) в зависимости от урбанизации (процентного показателя доли городского населения, переменная sb).

•  Переменную lem из списка исходных переменных перенесите в поле оси Y, а переменную sb — в поле оси X.

Если Вы поместите какую-нибудь переменную в поле Set Markers by: (Установить маркеры для:), то согласно принадлежности к этой переменной отдельные точки значений на диаграмме будут представлены окрашенными в другой цвет или помечены при помощи какого-либо отличительного маркировочного символа.

•  Поместите переменную land в поле, предусмотренное для описания наблюдений (Label Cases by: (Метки наблюдений)). Значение этой переменной, соответствующее в приведенном примере сокращённому названию страны, будет размещено в диаграмме рассеяния вблизи соответствующей точки данных.

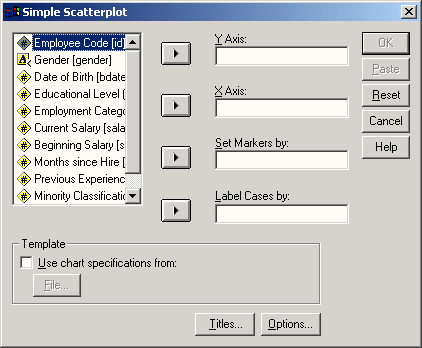

Рис. 22.46: Диалоговое окно Simple Scatterplot (Простая диаграмма рассеяния)

•  Для этой цели щёлкните по выключателю Options... (Параметры) и в появившемся диалоговом окне активируйте опцию Display chart with case labels (Показать график с метками наблюдений).

•  Пройдя выключатель Titles... (Заголовок), введите подходящий заголовок и начните построение диаграммы щелчком на ОК.

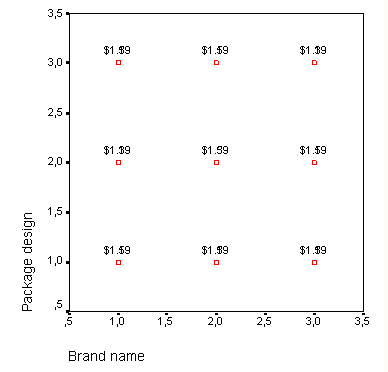

Рис. 22.47: Простая диаграмма рассеяния с метками случаев

Большое количество меток наблюдений приводит к снижению наглядности графика, поэтому можно рекомендовать оставить их только для избранных точек.

В качестве альтернативы на вооружение можно взять обозначение метками только наиболее характерных точек.

•  Для этого постройте диаграмму заново.

•  Через выключатель параметров уберите маркер опции Display chart with case labels (Показать график с метками наблюдений).

Теперь метки на графике присутствовать не будут.

•  Двойным щелчком поместите график в редактор диаграмм.

•  Одним щелчком по символу выбора точек перейдите в режим выбора точек. Теперь при помощи курсора для выделения точек, Вы можете выбрать отдельные точки на диаграмме рассеяния и обозначить их метками.

Если несколько точек находятся очень близко друг к другу, то будет показан список меток, из которого Вы сможете выбрать необходимую метку.

Рис. 22.48: Простая диаграмма зассеяния с выборочными метками случаев

Численные показатели для любой точки, находящейся на диаграмме рассеяния также можно просмотреть в редакторе данных .

•  Для этого при помощи курсора для выделения точек выберите нужную точку и в списке команд щёлкните на кнопке перехода в редактор данных:

Вы увидите редактор данных. Изменения данных, вносимые в редакторе данных, естественно непосредственно не влияют на уже построенную диаграмму рассеяния.

В главе 22.17 мы покажем, как на одной диаграмме рассеяния можно отобразить четыре разных регрессионных линии (к примеру, регрессионные прямые).
