22.3.1 Простая диаграмма с областями
Следующая таблица содержит информацию о производстве велосипедов с 1986 по 1992 год. Производственные показатели разбиты дополнительно на сбыт внутри страны и экспорт.
|
Год |
Штук (млн.) | ||
|
Производство |
Внутри страны |
Экспорт |
|
|
1986 |
4,00 |
3,14 |
0,86 |
|
1987 |
3,74 |
3,01 |
0,73 |
|
1988 |
3,88 |
3,14 |
0,74 |
|
1989 |
4,40 |
3,67 |
0,73 |
|
1990 |
4,81 |
4,08 |
0,73 |
|
1991 |
4,91 |
4,35 |
0,56 |
|
1992 |
4,55 |
4,10 |
0,45 |
Эти данные построчно сохранены в переменных jahr (год), gesamt (общий объем производства), inland (внутри страны) и export (экспорт) в файле fahrrad.sav.
Откройте файл fahrrad.sav и просмотрите его содержимое в окне редактора данных.
Сначала данные о совокупном производстве представим в виде простой диаграммы с областями.
В диалоговом окне Area Charts (Диаграммы с областями) щёлкните на области Simple (Простая) и оставьте опцию Summaries for groups of cases (Обработка категорий одной переменной), устанавливаемую по умолчанию.
После щелчка по выключателю Define (Определить) откроется главное диалоговое окно (см. рис. 22.23).
В поле Category Axis: (Ось категорий) введите переменную jahr и в группе Area Represents (Значения областей) установите маркер возле Other summary function (Другая обрабатывающая функция). В появившееся поле введите переменную gesamt и оставьте функцию Mean of values (Средние значения), устанавливаемую по умолчанию.
С помощью выключателя Titles... (Заголовок), введите подходящий заголовок и начните построение диаграммы щелчком на ОК.

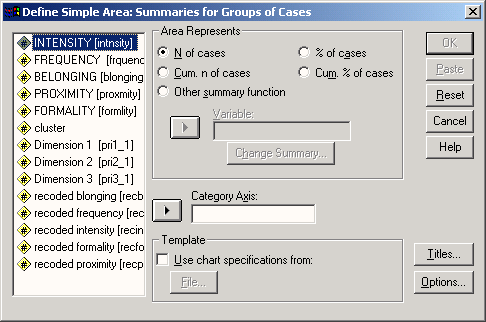

Рис. 22.23: Диалоговое окно Define Simple Area: Summaries for Groups of Cases (Построение простой диаграммы с областями: Обработка категорий одной переменной)
Рис. 22.24: Диаграмма с областями
Следует отметить то, что начальной точкой отсчёта вертикальной оси является не ноль, а значение 3,6.
|
|
|
